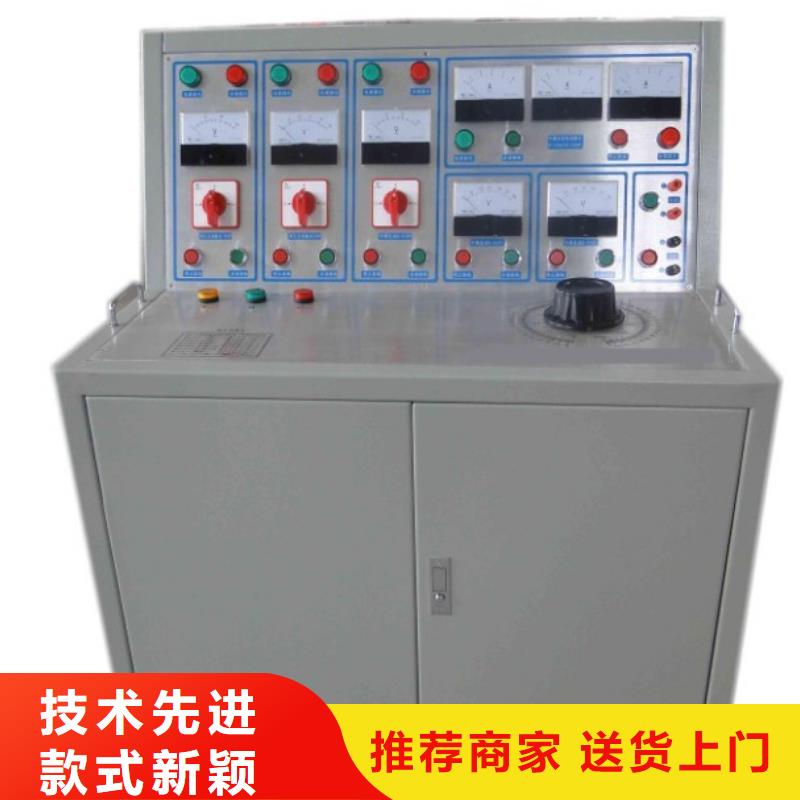

四川电器综合试验台继电器综合性能试验专机方案一、客户要求1、用途用于对地铁车辆用各种电磁式继电器、接触器进行检测。2、技术特点用于地铁车辆用各种继电器的线圈特性、触点特性、负载电流能力测试，进行振动模拟试验连续通断电试验，自动出具继电器性能评估报告。适用于各种电磁继电器在高、低、常温下的常闭、常开触点的筛选，有效剔除失效的继电器。 试验原理和技术指标符合相关标准和行业标准。 系统具有实时、并行、动态监测多50个继电器的测试功能。可程序设置测试继电器数量、试验次数、动作速率、绕组电压、停机方式等各种试验条件。 并具有过流和短路保护功能。 可实时记载每组触点多达100次的失效记录。 试验台控制继电器开关使用的控制模块需同时提供编程软件及相关数据线，通过数据线可以实现控制模块内控制程序的读出和写入。控制模块电源为DC24V。提供继电器的线圈的电源需同时提供DC110V和DC24V双路输出，一路提供测试继电器用，另一路供控制模块使用。电源模块本身具有过流和短路保护。配置5米电源线，按地面布置明线进行布线，并配置镀锌钢管进行防护，做好绝缘防护工作。

四川电器综合试验台当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。接点压力的测试需要人为的把测克计放在需要测试的继电器接点上，用鼠标点击界面右边的1Q到8Q，1H到8H进行取数即可完成测试。如果需要中断测试，只需在测试过程中点击“中断测试”即可。以上的测试电脑会自动完成，用户只需等待即可。4.测试完成后软件会自动提示用户是否需要保存数据，如果需要，用户只需点击界面下面的“数据保存”即可，为了以后的管理方便，建议用户将数据保存里的数据进行填写。5.如果用户要对以前的测试数据进行查询，打印，只需点击界面下的“数据管理”，在界面的右边根据自己的需要进行查询。九、注意事项：1.当出现以下界面时请用户首先检查所选被测继电器是否正确，其次在看测试台的程控电源是否有输出，程控电源是在测试台内部的，当看到“Reset”指示灯灭，即表示电源没有输出，可按一下测试台面板上的“电源通”即可。如果还没有解决问题，就有可能是程控电源保险烧断，更换保险即可（10A）2.在测试交流继电器时，如果出现蜂鸣器报警，表示交流程控电源输出自动保护，用户可先停止测试，在按一下“电源通”按钮，报警即可停止，在按一下“电源通”按钮，即可正常工作测试。3.测试台还另外增加了老灯丝继电器的测试功能，在测试过程中，用户只需将外接线上的接头按数字编号连接到灯丝继电器插座的相应编号处即可。在测试其它继电器时不需外接线连接。4.每次测试测试盒上只能插一个被测继电器，严禁插两个继电器进行测试。5.测克计在长时间不用时，请将里面的电池取出，以防止电池流液，损坏测克计。6.测试台在三个月内没有使用时，是通电一次。

<四川>天正华意电气设备有限公司 四川成套综合测试台厂家直供 <四川>天正华意电气设备有限公司

四川电器综合试验台系统具有实时、并行、动态监测（设计范围：50路检测点）继电器的测试电气性能指标；3、程序可控制测试继电器数量、试验次数、动作频率率、线圈电压、停机方式（停机方式：试验次数到达先前设置数值，自动打印电气性能报表，自动停止试验，声光报警；）等各种试验；4、程序可自动记载每组触点多达100次的失效记录，终在报表中体现；5、软件界面四、设备基本要求?环境温度：-5℃— 45℃；?相对湿度：≤85％RH；?动力电源：三相五线制：AC380V±10％；单 相：AC220V±10％；频 率：50HZ；气 源：压缩空气经干燥器处理后输入压力不少于0.6Mpa，压力波动范围： 10％；五、设备配件选购品牌序号设 备 名 称品牌或产地备 注1气动元件AirTAC/ SMC2光电开关OMRON/沪工3接近开关OMRON/沪工4指示灯、按钮、继电器施耐德/正泰5直线导轨上银/ THK6PLC及控制模块西门子7触摸屏威纶、台达8伺服电机及驱动器松下、台达9轴承NSK10开关电源明伟11振动台可由客户指定三位一体12高低温箱可由客户指定六、设备资料序号名 称份 数备注1设备操作说明书1如有其它增加项后补2易损件清单13U盘备份电子文档1七、验收条件A．设备的安装、调试设备到甲方后（下货），乙方负责以下工作：?和甲方共同检查设备包装箱是否完好无损，开箱检查设备是否完好，并与甲方按照装箱单清点货物是否齐全。?调整设备和调试工装，试加工产品并达到全部技术指标。

四川电器综合试验台.测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。为了方便的用户实际试用，在台板上固定有一套数字万用表，参数如下：1）显示分辨率： 5.5 位分辨率2）测量参数：直流伏、交流伏、直流安、交流安、电阻、电容、频率、温度。3）直流电压范围：400mV~1000.00 V；准确度：0.025％RD＋0.002％FS4）电压交流范围：400 mV 至 750 V；准确度：3.0％ RDG ＋0.05％ FS5）电阻范围： 400Ω至 250MΩ 电流交流：范围：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS电流直流：范围：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.按下“电脑电源”，测试电脑上电。3.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）4.将测试盒用航空插头连接线盒测试台连接即可。5.打开电脑进入软件程序，选择测试继电器型号即可进行测试。

<四川>天正华意电气设备有限公司 四川成套综合测试台厂家直供 <四川>天正华意电气设备有限公司

四川电器综合试验台、面板介绍图1面板介绍如图1。1、仪器接地端（系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏（人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。（三）开关状态和辅助开关状态的输入必须接空接点，不能外加电源。（四）当不需要检测辅助开关时，辅助开关状态6脚可以不接，悬空。

四川电器综合试验台可以试验的继电器型号包括但不限于：GE系列:MCRC040、MCRC031、MCRC022、CL04 D311MWJ-RAIL、CL04 D310MWJ-RAIL、CL00 D320TWJ-RAIL、CL00 D301TWJ-RAIL、CK08BE411N、CK08C E311MWJ-RAILAEG系列:SH8.80、SH8.62、SH8.44、LS18K.00DWJSMITT系列: B400-115EG-S-V、D8-U204、D-U204、CU-U204、TDE-U204、TDB4-U204、WDE4-U204Schleicher系列：NGZP32、LC1D18FD、LC1DT25FDMS系列：LTHS400 1P二、新设备方案实现1、设备组成部分 根据客户要求，我司配振动台（夹具台）1台、高低温箱1台、阻性负载箱1台和标准电脑桌（计算机程序控制）1台；2、振动台和高低温箱图片（方案一：图片仅供参考，以实物为准） （方案二：图片仅供参考，以实物为准）（电源阻性负载图片，仅供参考，以实物为准）3、设计原理图（设计原理图：图片仅供参考，以实物为准）4、以往测试样件（样件一） （样件二） 样件三）三、设备功能1、根据客户指定要求，在不同振幅、频率、温度（高温80摄氏度，低温负40摄氏度）情况下，通过调整（阻性）负载大小，实现常开或常闭触点电压降检测（软件编程设计量程，超过设计理论量程，自动声光报警）；

<四川>天正华意电气设备有限公司 四川成套综合测试台厂家直供 <四川>天正华意电气设备有限公司

四川电器综合试验台继电器综合测试台使用说明书青岛天正华意电气设备有限公司 一、简介：继电器综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有测试数据查询、打印等功能。为了更加直观的进行测试和检测、维修继电器，

四川电器综合试验台我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.测试环境温度：-5℃~＋40℃ 相对湿度：不大于90％（＋25℃）3.严禁工作在振动或强磁干扰场所。4严禁工作在有导电尘埃/纤维的场所。5严禁遭受雨水、湿气、高温。四、适用范围：（一）测试继电器的品种、型号。1）无极继电器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）无极缓放继电器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）无极加强接点继电器：JWJXC-480、JWJXC-30004）无极加强接点缓放继电器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有极继电器：JYXC-660、JYXC-2706）有极加强接点继电器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏极继电器：JPXC-1000、JPXC-H2708）整流继电器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）单闭磁继电器：JDBXC-550/550、JDBXC-110010）时间继电器：JSBXC-850、JSBXC-820、JSBXC1-85011）电源屏无极加强接点继电器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）电源屏整流继电器：JZXC-2000013）电源屏整流加强接点继电器：JZJXC-100、JZJXC-720014）交流继电器：JJC15）交流加强接点继电器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）交流灯丝转换继电器：JZCJ、JZSJ-0.16、JZSJC、JZSJC117）根据用户提出的其它继电器技术要求。
