产品参数 | |
---|---|
产品价格 | 电议 |
发货期限 | 电议 |
运费说明 | 电议 |
品牌 | 世瑞新材 |
产地 | 河南洛阳 |
壁厚 | 30mm |
货物材质 | 聚乙烯 |
供货总量 | 2000米 |
货物规格 | φ800×30mm/φ860×30mm |
应用 | 隧道工程 |
连接方式 | 链条/抱箍 |
货物颜色 | 橘黄色 |
规格齐全,支持定制,公司一贯以客户至上、让利客户、薄利多销为原则,诚实守信为宗旨。产品规格尺寸材质齐全,省去不必要的麻烦,-站式采购。公司拥有多年的行业经验,能有效的完成客户的订单,确认产品质量和交货时间。严格控制每一件产品的质量保质保量,让客户买的放心。
逃生管道优异性
逃生管道具有优异的综合性能,具有 其他工程塑料无可比拟的耐冲击性、抗压性、耐磨损、抗老化、轻质性,且耐化学腐蚀、卫生、不易 粘附,在国外被称为“神奇的塑料”。因此,其在机械、交通运输、纺织、造纸、矿业、农业、化工等领域,具有广泛的引用前景。
逃生管道重量轻、仅为钢管重量的1/8左右,拆装和搬运方便。
逃生管道管道韧性好、抗冲击强度高,受到强外力冲击时瞬间变形,吸收大量冲击能量,然后迅速恢复原来形状,为公路隧道施工逃生应急救援提供了ji为可靠的保障。
逃生管道管道环刚度高、耐压性好、不易变形,在公路隧道施工中发生坍塌时,承压能力和抗环境损坏能力远远超过一般管道。
逃生管道结构尺寸设计
根据应用人体测量学的先驱美国专家阿尔文·R·蒂利对人体测量学的研究成果可知,人在爬行移动时,较舒适的情况下爬行高度为800mm,爬行长度为1520mm,
阿尔文·R·蒂利指出,在全身进入式上下通行的圆形洞口底部出入口爬行通过时,圆管的小直径为585mm。 因此,公路隧道施工新型应急救援通道的内径必须≥585mm,才能保证人体的正常通过。 同时,考虑到公路隧道施工现场的实际情况,应急救援通道的外径不宜过大,否则对施工的影响较大,故取管道的外径为800mm。
不良地质及水文地质条件
(1)隧道穿过断层及其破碎带,或在薄层岩体的小曲褶、错动发育地段;通过各种堆积体;在软弱结构面发育或泥质充填物过多地段。
(2) 隧道穿越地层覆盖过薄地段。
(3)水是造成塌方的重要原因之一。
隧道设计考虑不周
(1)隧道选定位置时,地质调查不细,未能作详细的分析,或未能查明可能坍方的因素,没有绕开可以绕避的不良地质地段。
(2)缺乏详细的的地质及水文地质资料,引起施工指导或施工方案的失误。
隧道施工方法和措施不当
(1)施工方法与地质条件不相适应;地质条件发生变化,没有及时改变施工方法;工序间距安排不当;施工支护不及时,支撑架立不合要求,或抽换不当“先拆后支”;地层暴露过久,引起围岩松动、风化、导致塌方。
(2)喷锚支护不及时,喷射混凝土的质量、厚度不符合要求。
(3)新奥法施工的隧道,没有按规定进行量测,或息反馈不及时,决策失误、措施不力。
(4)围岩 用药量过多,因震动引起坍塌。
(5)对危石检查不重视、不及时,处理危石措施不当,引起岩层坍塌。
隧道逃生管道针对于隧道施工建设我国山地、丘陵和高原面积约占国土总面积的69%,随着高等级公路的建设,隧道工程发展迅猛,大跨度、短长隧道往往伴随着地质不良,带有浅埋、偏压、围岩构造复杂等方面的特点,导致洞口部位经常出现滑坡坍塌现象。塌方容易堵塞洞口,不仅增加洞口处理难度,而且影响整个隧道的正常施工,从而造成延误工期、施工困难、经济受损;有时甚至出现人员伤亡事故。本文通过一些案例,归纳出一些施工经验,提出措施,可供同类工程设计与施工参考。
逃生管道薄厚径设计
薄壁圆管在受到隧道顶部大能量块石侧向冲击的过程中,结构下半部分的整体弯曲变形较小,变形以冲击点局部凹陷为主。
根据Hertxz接触力学理论,采用Thornton假设,设材料具有理想弹塑性,则两接触物体之间的接触压力,在能量分析的基础上,圆管受到侧向冲击时局部凹陷值△与侧向载荷 P之间的关系,则可推出圆管受到侧向冲击时局部凹陷值,为圆管材料的屈服应力;H为圆管的厚;D为圆管的直径。
逃生管道
逃生管道(分子量约为250万),规格为Φ800*30其主要参数取值为:屈服强度σ1=3.7GPa,弹性模量:E1=700MPa;泊松比ν1=0.42; 密度:ρ1=950kg/m3 。
冲击试件为块状花岗岩,初步选定岩块直径为0.67m,岩体参数取值为:弹性模量 E2=40GPa, 泊松比ν2=0.2 ,密度ρ2=2500kg/m3。 岩块重量 W=400kg。
取隧道中心及边顶部到圆管顶部的高度的ji限值H为7m和5m,将块石自由释放,分别对逃生管道和钢管进行冲击,此时可根据能量守恒定律计算出岩块下落速度,分别为v1=11.7m/s和v1=9.9m/s。 取不同圆管壁厚H进行计算,不同壁厚尺寸的圆管冲击变形值得计算结果。
随着圆管壁厚的增加,块石下落引起的圆管凹陷变形值越来越小。当块石下落高度h=7m时、壁厚H=24mm时,逃生管道的凹陷变形值Δ=0.048m,约为圆 管直径的8%;当下落高度h=5m时、壁厚H=24mm时,凹陷变形值 Δ=0.038m,变形值更小。此时,逃生管道变形凹陷后,管内的通行空间为740mm,满足人体工程学要求,人能通过应急通道。当壁厚较小时,变形值增大,可能不%当壁厚更大时,尽管性增加,但管材重量 也随之增加,致使成本上升,搬运困难。因此,设计中取逃生管道壁厚为26mm是适宜的。
逃生管道简单介绍:
颜色:橘黄色

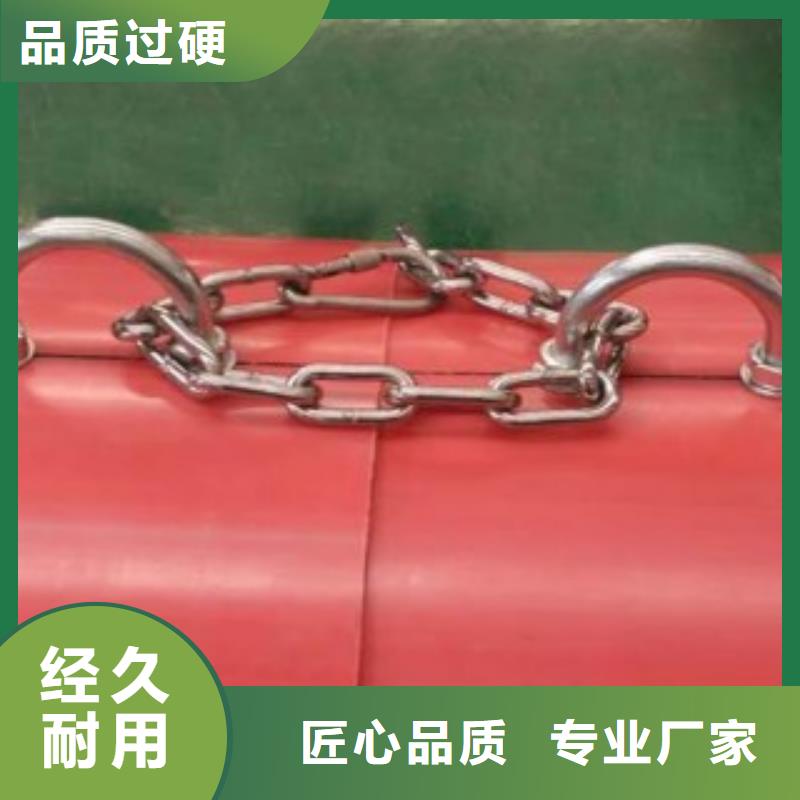

逃生管道连接方式:抱箍连接,链条软连接。
重量:以DN800*30mm为例,约为70kg/米。
逃生管道常用规格:DN800*30mm,管道外径为800mm,壁厚30mm。
长度标准:3米 4米 6米,也可根据要求定做。
隧道逃生管道采用Φ800*30高分子管材,该高分子隧道逃生管道重量轻、拆装和搬运方便;管道韧性好、抗冲击强度高,管道环刚度高、耐压性好、不易变形,能反复使用。为隧道施工逃生应援提供了ji为可靠的保障。
隧道逃生管道的特性:
1、隧道逃生管道,材料成本低,为工程项目节约采购成本。
2、隧道逃生管道有很强的耐腐蚀能力,施工方简有速,使用寿命可达30-50年。
3、隧道逃生管道在低温条件下也具有良好的耐腐蚀和耐冲击性。
4、隧道逃生管道以我们公司的独特配方制成,所以隧道逃生通道有很高的防腐可靠性。
5、隧道逃生管道设计合理,安装方便。隧道逃生通道端口配制连接部件,起吊挂圈。隧道逃生通道安装、起吊、方便。
6、逃生管道的底层与钢管面所接触的是环氧粉末防腐涂层,外层树脂防锈油漆。隧道逃生通道内壁光滑,事故发生时,逃生速度快,不易造成二次擦伤。
7、逃生管道到目前为止是全球公认的使用效果好、性能佳的管道防腐涂层,从而隧道逃生通道被应用在诸多的工程当中。
隧道应急逃生管道的优点
1、高分子隧道逃生管道,材料成本低,为工程项目节约采购成本。
2、很强的耐腐蚀能力,施工方简有速,使用寿命可达30-50年。
3、在低温条件下也具有良好的耐腐蚀和耐冲击性。
4、韧性高,抗冲击强度好。
5、设计合理,安装方便。管道端口配制连接部件,起吊挂圈。确保安装、起吊、方便。
6、高分子隧道逃生管道内壁光滑,事故发生时,逃生速度快,不易造成二次擦伤。
7、超高抗渗性、机械性能高等特点。综合性能良好,从而被应用在诸多的隧道工程当中。
