肇庆瓦斯继电器校验仪前言本产品是高精度仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。二、概述 1、进行密度继电器校验的必要性:SF6开关是电力系统广泛使用的高压电器，SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

<肇庆>天正华意电气设备有限公司

肇庆瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm流速范围1.0m/s.QJ-50型，连接管径50mm流速范围0.6～1.2m/s.QJ-80型，连接管径80mm流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。

气体密度继电器测试仪肇庆

肇庆瓦斯继电器校验仪1用途适用于各类压力释放阀的测试。2电气及控制系统（1）工作环境：－30℃~40℃，相对湿度＜85％；（2）电气主线路采用 AC380V，总功率 8.5KW；（3）空压机采用 AC380V，功率 8KW；（4）电动执行元件采用 AC220V/DC24V 电源控制，功率 0.25KW；（5）控制系统采用 AC220V/DC24V 电源控制，功率 0.25KW；（6）采用 19 寸全彩触摸液晶显示器，全中文图形显示，操作过程由系统自动完成，无需人工干预；（7）采用屏幕触摸键盘，操作人员可用此键盘对试验报告内容进行编辑。（8）嵌入 PC 系统可直观的对开启压力、关闭压力及密封压力检测的单项和综合项目进行操作，并同时编辑打印试验报告；3主要性能3.1 测量范围（1）压力开启检测：0~150kPa（2）关闭压力检测：0~150kPa（3）密封压力检测：0~150kPa 3.2 精度（1）压力检测精度：0.2 级（2）压力显示位数：000.00kpa；（3）压力误差：±0.3kP。4操作前准备使用本仪器前，使用者应该首先了解本仪器的结构和工作原理。在未接通电源之前，应该对于仪器的性进行检查，电源接线应牢固，通地要良好，然后再接通电源开关。5 操作程序5.1压力释放阀的装夹选择对应口径检测管路，将被测压力释放阀放置于定位柱上，使用螺栓加紧被测压力释放阀，人员保持距离。检测连线将鳄鱼夹信号线的一端与气被测压力释放阀的功能柱脚相连接，另一端插入检测台上的对应插孔。5.3 系统初始界面接通被测压力释放阀检测台的外部供电电源：此时面板上的[红色]按钮指示灯亮起，系统处于通电状态；按下面板上的[绿色]按钮，此时[绿色]按钮指示灯亮起，系统处于启动状态；按下急停开关，面板上的[红色]和[绿色] 按钮指示灯同时熄灭，系统处于停机工作状态。

<肇庆>天正华意电气设备有限公司

肇庆瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm流速范围1.0m/s.QJ-50型，连接管径50mm流速范围0.6～1.2m/s.QJ-80型，连接管径80mm流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。

肇庆瓦斯继电器校验仪在主界面上点击“系统时钟调整”，如图10所示，可以进入系统时钟修正界面，如图11所示。图10图11此时按确定键使相应的数字反显后可以分别对年、月、日、时和分的数值分别进行调整。结束工作1. 关闭气瓶上所有阀门。2. 按面板上的“放气”按钮，放净管路中的残余气体。注：在没有放气情况下严禁拔下进气口插头!!!3. 关闭电源。4. 拔掉气管。5. 拔掉信号线和电源线。七、注意事项1.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。2. 端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。3. 被校验的密度继电器不能平躺放置，要立放，否则会造成校验不准确。4. 密度继电器在校验的过程中不能有太大的振动。5.使用气瓶时可按以下提示进行操作。八、保管和运输 1、校验装置属于精密电子产品，应放于温度-30～70℃，相对湿度不超过90％，且空气中不含有足以引起腐蚀的气体。2、校验仪的运输，应避免剧烈振动和撞击，并防止雨雪浸湿。

<肇庆>天正华意电气设备有限公司 气体密度继电器测试仪肇庆

肇庆瓦斯继电器校验仪指南尊敬的用户，感谢您选用我们的产品。为便于仪器能正常使用，请先阅读下列说明：1. 请遵守仪器和说明书上标示各种警告及说明事项；2. 清洁仪器时，请先关闭电源，拔下电源插头；3. 为避免损伤仪器底部，请勿将本产品放置于不平物和表面上；4. 请使用说明书指定的电源为仪器供电；5. 切勿将任何物体插入仪器内。机内有变压器油，避免导致电击、短路或火灾；6. 请在看懂本说明书后才使用仪器；7. 请妥善保存本说明书，以便随时查阅；注意 :发生下列情形时请关闭电源和拔下电源插头，并与维修人员联系，我们将及时地帮助您解决问题。1.电源线损坏或磨损；2.仪器遭受雨淋（或其它液体）；3.虽按正确方法使用，但仪器仍无法正常工作；4.曾人为进行不正确的调整；5.本产品跌落或损坏；6.本产品性能无法完全发挥效能。7.长期没有使用本产品。首先感谢贵单位垂询、使用本公司出品的产品。能源局发布的电力行业标准《气体继电保护校验仪检验规程》DL/T540—2013，本产品已列入规程中使用。请您在使用本产品之前，仔细阅读本说明书，以便正确地使用及保障。2.瓦斯（气体）继电器的动作原理和保护的结构气体保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。

<肇庆>天正华意电气设备有限公司

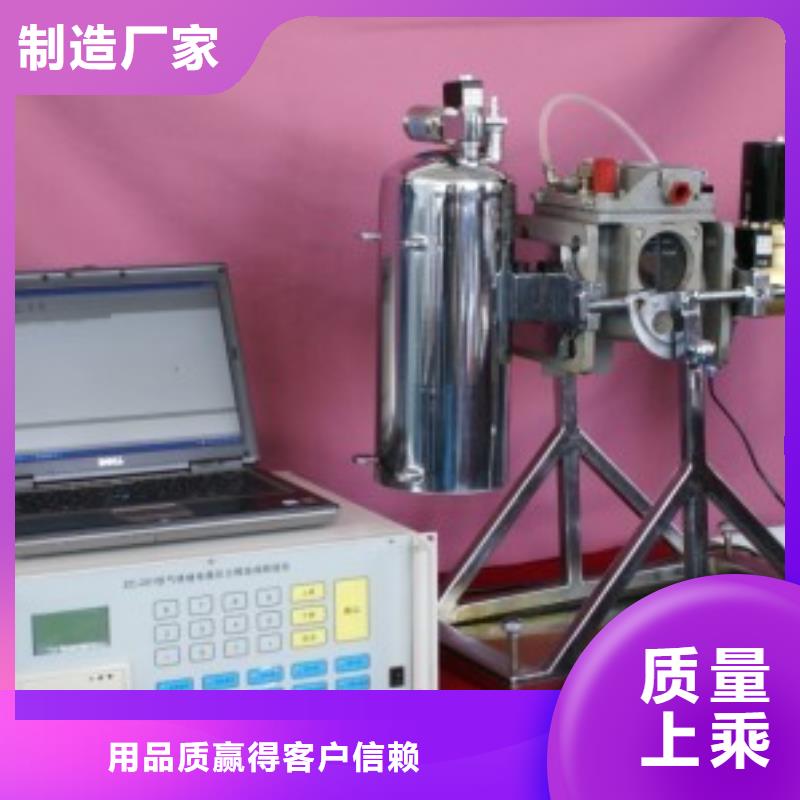

肇庆瓦斯继电器校验仪将继电器抽芯按规程检查应完好，绑线、杂物后装复，抽芯后将垫板放在外壳顶上，再将继电器芯子放在垫板上，以便检查调试；将[微机测控箱] 1取出置于校验仪左侧，取出与快速阀的[信号插座] 连接的[信号（释放阀）电缆] 与测控箱面板的测量[信号插口] 连接；取出[传感器、放气阀电缆] 与面板上[传感器插口] 连接，应仔细检查电缆接线必须正确。6.1.1.4. 将其控制箱上的[软管] 与校验仪压力油筒顶部[进气阀] 3连接，将其电源电缆插头与测控箱面板[电源插座] 连接，测控箱与本体保持距离，以免影响油筒旋转。将 [信号插座] 12连接的两个线夹与继电器“跳闸”接线柱连接为两根瓦斯信号线，一根红一根黑。将校验仪旋转至垂直位置，至此准备工作完成。、二、三序号说明：2、主油筒；3、进气阀；5、压力传感器；6、排气阀；；7、球阀；8、气体继电保护校验仪；9、换气胶管；10、换气阀；11、快速阀；12、信号插座；13、闷盖；14、回油筒；15、容积计量装置；16、放油阀；17、油拉接近开关；18、拉杆紧固件；19、定位销；20、支架；21`固定钢板特别注意:电源220v危险，连接时候应该小心。保证在一切的条件下开始实验，在测试完成后暂不使用的条件下应关闭电源，拔掉220v插头。6.1.1.5. 将气体继电器装上瓦斯继电保护校验仪上的要求，是在拉杆上端旋上螺帽，将回油筒组合件法兰插入拉杆上部，放入垫圈、旋上螺帽定位，调整螺帽使上下组件法兰之间的距离应能安装被试继电器，按顺序装上[被试继电器] 注意：油流方向是左到右，瓦斯继电器重瓦斯挡板方向在左边，油流方向应指向回油筒，装配时以管孔中心和法兰盘边缘为基础，将各部件的孔中心组合在一条直线上，并使继电器与油筒相互平直，将两根拉杆的下螺帽松开，上螺帽对称旋紧。注意装配时不能用手握住电气元件、快速阀杆等部件，以免损坏或变形；以及各皮圈应该对准各个要使用的转向头，以保证不漏油和实验的准确性。

肇庆瓦斯继电器校验仪 将压力释放阀信号线接至校验装置信号接线柱。测试项目1.开启、关闭压力试验，测试过程如下：1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa建议标称值设为70KPa步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa标称值设为75KPa步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。5.数据保存：测试完毕，点击“数据保存”，测试结果，在开机界面可以查询。6.数据打印：测试完毕，点击“数据打印”，打印测试结果。设备注意事项：1.新的，未使用的压力释放阀测试是一定要仔细检查，压力释放阀顶部的凸起物是否被绑定，如果被绑定一定要拆开，凸起物是否灵活。2.如压力释放阀损坏，测试压力值超过其额定开启压力值，而压力释放阀不动作，打气泵还在不停打气，压力值在不断升高，有两个地方可以查看，一个是液晶屏上的压力值，一个是压力释放阀旁的指针压力表。这时需要人工干预，一种方法是：将两根信号线短接，让打气泵停止打气，中断测试。另一种方法，直接按停止键，停止测试。检查压力释放阀。3.测试完毕，拆卸压力释放阀时，一定要按“释压”键，把气放完，留心机内当前压力为零时，才能拆卸压力释放阀。六、注意事项请用户严格按照本说明书操作，严禁违规或野蛮操作。1.产品贮存中应注意防潮、防火。2.本说明书中图示及说明可能与实物有细微差别，请以实物为准。3.非本公司维修人员或授权维修人员不得擅自维修！4.未经本公司许可擅自拆机维修，保修自动失效！

<肇庆>天正华意电气设备有限公司 气体密度继电器测试仪肇庆

肇庆瓦斯继电器校验仪产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。

肇庆瓦斯继电器校验仪、操作指南5.1 首次使用该校验台请先往油槽中加满25＃变压器油。5.2 瓦斯继电器安装5.2.1 将瓦斯继电器放于继电器升降台上，调节升降台的高度伸缩管的长度，至继电器与校验台口径对中，按动液压前进键，使得瓦斯继电器密封紧固。5.2.2 将2气管（图一）与瓦斯继电器排气孔相连。5.2.3 校验台四根线从前至后依次与继电器1、2、3、4（5）接线柱相连。5.2.4 将校验台气管与空压机相连，测试开始时就将空压机打开。5.2.5该校验台自身口径为Ф80，但同时配有Ф25、Ф50口径转接器，若需测试QJ-25、 QJ50型继电器，只需安装前加装口径转接器。注：安装时对接处请加密封垫，以防止漏油确保测试准确！5.3 操作步骤5.3.1 打开总电源，按下启动，等待进入电脑界面。5.3.2 打开瓦斯（气体）继电器校验台图标，等待进入操作界面，如图三。图三5.3.2 点击系统初始化，进行瓦斯除气、管路除气操作.瓦斯除气：排除瓦斯继电器中的气体。管路除气：排除管路中的气体。5.3.3 轻瓦斯实验轻瓦斯实验前进行轻瓦斯初始化轻瓦斯初始化完成后点击排气结束进行轻瓦斯测试轻瓦斯测试开始前选择测试次数，选定后点击轻瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。5.3.4 重瓦斯测试重瓦斯实验前进行重瓦斯初始化重瓦斯初始化完成后点击排气结束进行重瓦斯测试重瓦斯测试开始前可选择测试次数和瓦斯继电器口径，选定后点击重瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。

---
