以下是:模拟断路器,配电自动化终端测试仪细节决定品质的产品参数
产品参数
产品价格555/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量4
产品颜色
质保时间三年
外形尺寸158
适用领域电气电力
质量认证9000
产品功率5
工作温度45
模拟断路器,配电自动化终端测试仪细节决定品质,天正华意电气设备(泉州市分公司)为您提供模拟断路器,配电自动化终端测试仪细节决定品质,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,请联系天正华意电气设备(泉州市分公司),发货地:平度市平安路2号。 福建省,泉州市 泉州市,简称“泉”或“鲤”,福建省辖地级市,被誉为中国品牌之都,Ⅱ型大城市,二线城市,是福建省人民政府批复确定的海峡西岸经济区中心城市之一、现代化工贸港口城市,是联合国认定的海上丝绸之路起点,列入“一带一路”倡议的21世纪海上丝绸之路先行区,地处中国华东地区,介于东经117°25′—119°05′,北纬24°30′—25°56′之间,北承福州市、莆田市,南接厦门市,东望台湾岛。属亚热带海洋性季风气候,气候条件优越。截至2022年10月,全市辖4个市辖区、5个县,代管3个县级市。截至2022年底,全市常住人口887.9万人。
不要错过这部精心制作的模拟断路器,配电自动化终端测试仪细节决定品质产品视频!仅仅一分钟的时间,您将能够领略到我们产品的卓越品质和出色设计,发现更多令人心动的细节。


以下是:模拟断路器,配电自动化终端测试仪细节决定品质的图文介绍

我们的使命是成为具创新的 蓄电池测试仪企业,并在所服务的 蓄电池测试仪市场中成为备受推崇的供应商。天正华意电气设备(泉州市分公司)会自始至终保持 蓄电池测试仪产品的高品质,并且不短推陈出新,为新老客户创造更高的价值。

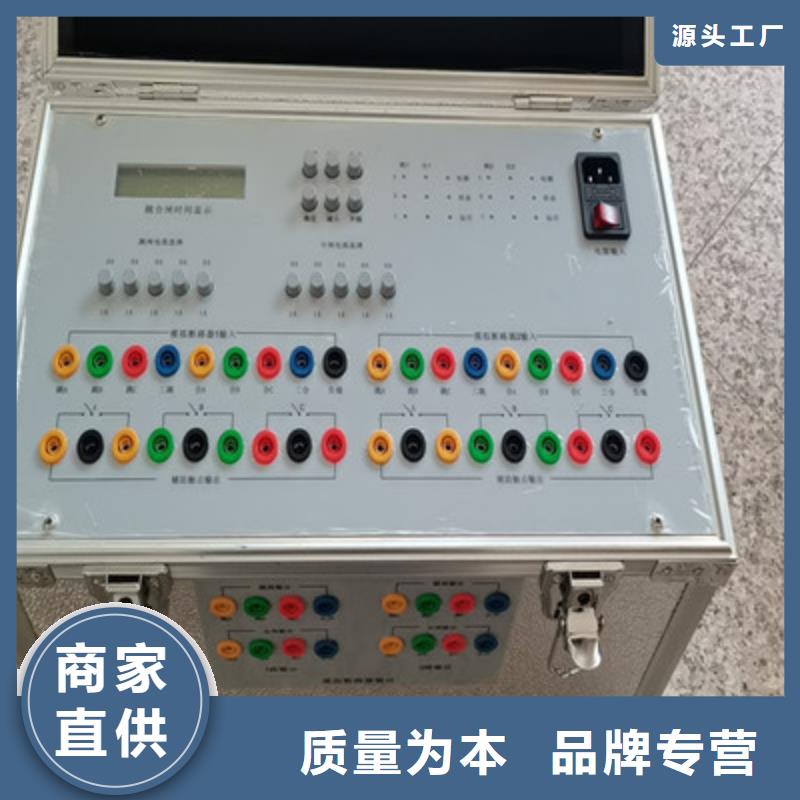

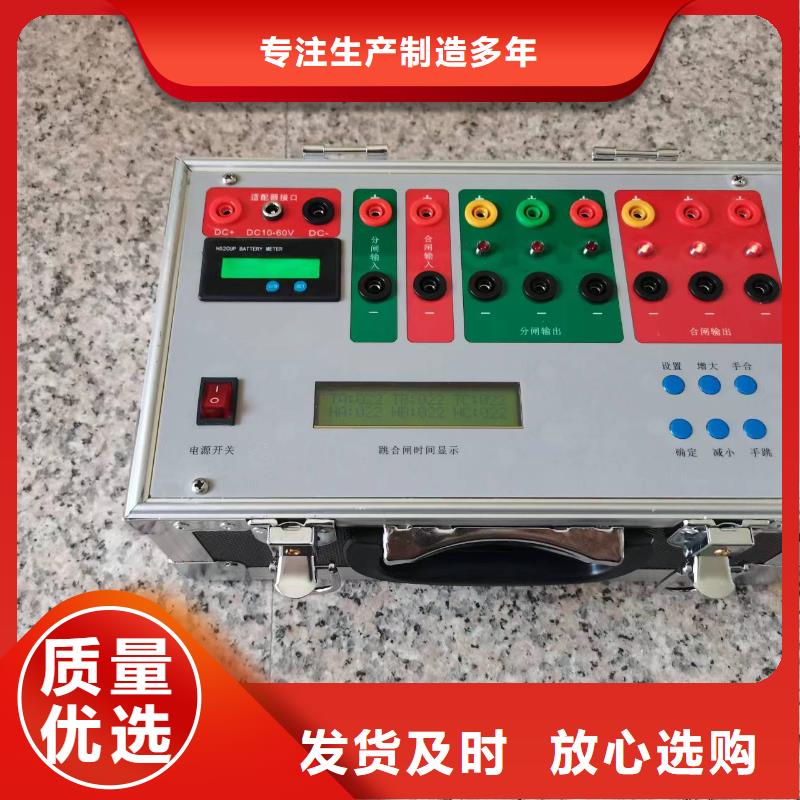

模拟断路器 产品特点及用途TH-11智能型双路模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制,从而了整机的精度,是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用,可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作,确保成套继电保护装置工作的完整性,提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元,信号输入单元,信号输出单元,跳合闸时间输入单元,跳合闸电流设置单元和跳合闸动作继电器等 。跳合闸线圈按独立的双回路设计,可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为,适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用,作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备,动作准确、可靠、动作次数不受限制,可以大大提高试验的正确性与完整性,限度地降低实际断路器的动作次数,提高使用寿命,是继电保护试验工作的重要配套设备。模拟断路器外形结构为便携式,适用于现场试验使用。




模拟断路器直流开关: 该开关为直流电源输出开关,该直流电源为稳压电源。(8)合闸电流选择开关:同跳闸电流按键。2.操作方法本装置和继电保护测试装置配合使用。(1)具体操作方法如下:①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构,只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构,可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时,可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关,调整直流电压输出至合适值,用此电压作为操作回路电压。(2)应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例,模拟断路器也可独立使用;如没有其它接点需要断路器控制,也可不用模拟断路器的跳合闸输出,观察跳合闸指示灯即可。四.注意事项1.禁止将模拟断路器的输入和输出接反!2.不允许将输入与输出的公共端连接在一起!3.当跳合闸脉冲为110V时,对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A五.设备配套名称 单位 数量说明书 份 1合格证 份 1出厂试验报告 份 1附录:后面板接线端子接线说明:接线端子分两排:上面一排从右至左1-2为220v电源输入,3-6为跳闸输入3-跳A,4-跳B,5-跳C,6-三跳。7-10为合闸输入。7-合A,8-合B,9-合C,10-三合。11为输入负端。12-14为跳闸信号输出。12-跳A,13跳B,14跳C,15公共端下面一排从右至左1-2为直流电压输出,1为正极,2为负极。3-11为辅助触点。3-5为A相触点,3-4为常闭触点,4-5为常开触点,4为公共端。6-8为B相触点6-7为常开触点,7-8为常闭触点,7为公共端,9-11为c相触点,9-10为常开触点,10-11为常闭触点,10为公共端。12-15为合闸信号输出。12-合A,13合B,14合C,15公共端
